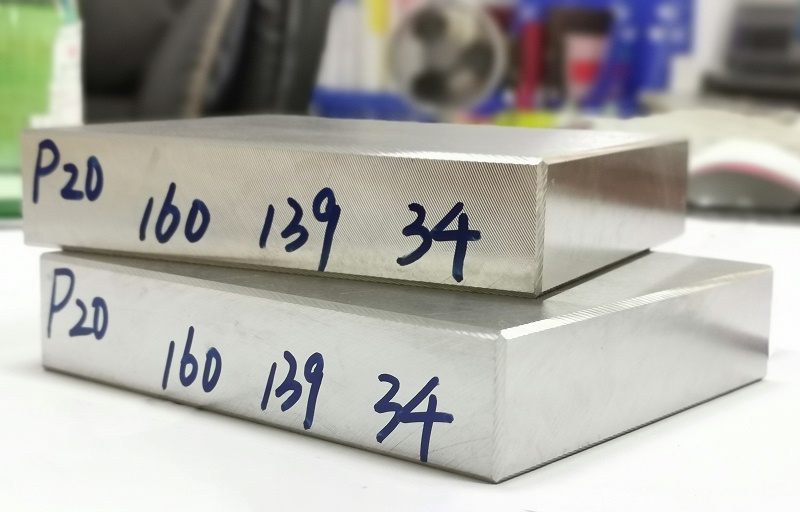

雖然P20模具鋼是預(yù)硬化塑料模具鋼，在出廠前已經(jīng)帶有30~36HRC的硬度，但是在要求硬度高的模具時需要熱處理加硬。

對P20模具鋼實施淬火加低溫回火的加硬方式來實現(xiàn)。淬火時先在500-600℃預(yù)熱2-4小時，然后在850-880℃保溫至少2小時，接著放入油中冷卻至50-100℃出油空冷，這樣淬火后硬度可達(dá)50-52HRC。但是為了防止P20模具鋼開裂，應(yīng)該立即進(jìn)行200℃低溫回火處理，硬度就可以保持48HRC以上。

以上P20模具鋼熱處理 來自東莞一家以“速度”為特點(diǎn)模具材料加工一條龍服務(wù)的廠家“東莞隆實模具鋼材”
